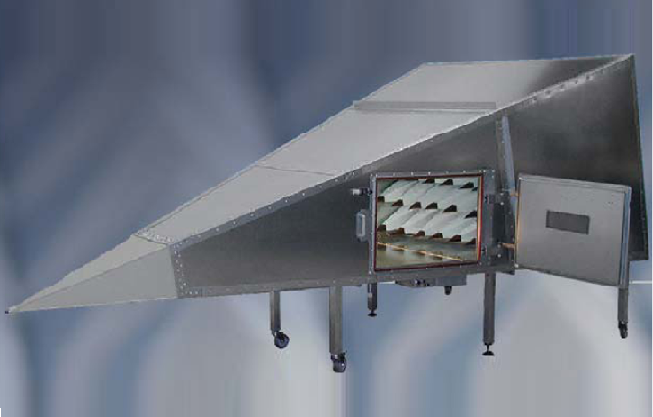

GTEM小室:10kHz~20GHz



GTEM小室主要应用EMI、EMS试验项目,可替代电波暗室对待测设备进行辐射发射与辐射抗扰度试验验证。目前采用GTEM小室的电磁兼容标准已经覆盖汽车电子、国军标、医疗电子、信息设备以及其他民用设备。

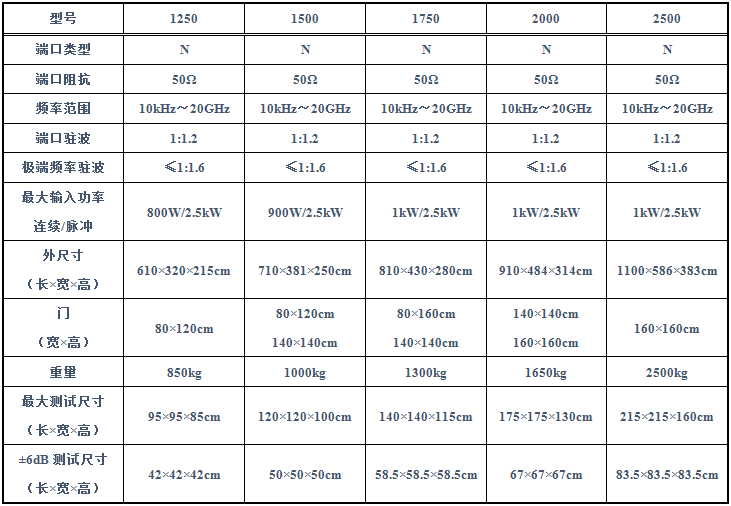

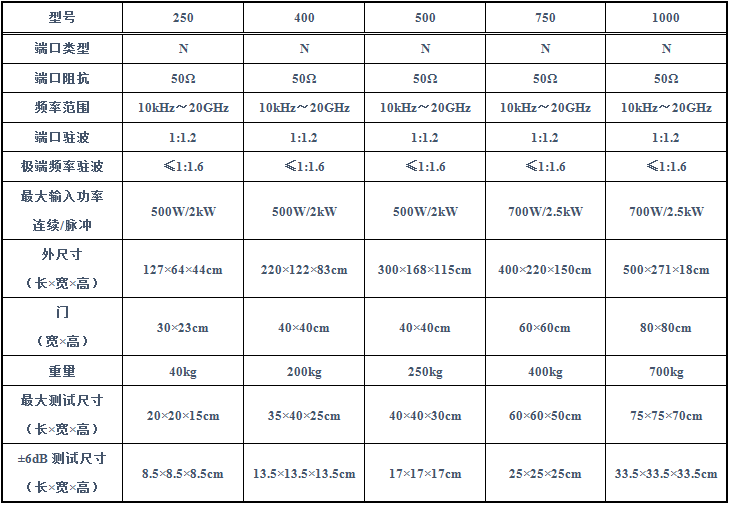

技术指标:












产品种类太多不知如何筛选,产品专家帮你分析利弊

问问产品专家
时域测量接收机9010F

时域测量接收机9010F

PMM 9010F是一种基于FFT时域扫描的全数字EMI认证接收机,完全符合CISPR16-1-1与MIL-STD-461标准,适用于10Hz~30MHz频率范围内的干扰测试,使用外部扩展模块9030、9060、9018时,频率上限可扩展至3/6/18GHz。

全兼容测量接收机9010

全兼容测量接收机9010

PMM 9010是世界首台全数字式EMI全兼容测量接收机,完全符合标准CISPR16-1-1与MIL-STD-461要求,适用于10Hz~30MHz频率范围内的干扰测试,使用外部扩展模块9030、9060、9018时,频率上限可扩展至3/6/18GHz。

预兼容测量接收机9010/03P

预兼容测量接收机9010/03P

PMM 9010/03P是全数字EMI预兼容测量接收机, 适用于10Hz~300MHz频率范围内的干扰测试,30MHz频率范围内完全符合标准CISPR16-1-1、MIL-STD-461要求,当使用外部频率扩展模块9030、9060、9180时,其频率上限可扩展至3/6/18GHz全频段认证级。

预兼容测量接收机9010/30P

预兼容测量接收机9010/30P

PMM 9010/30P是全数字EMI预兼容测量接收机, 它适用于10Hz~3GHz频率范围内的干扰测试,30MHz频率范围内完全符合CISPR16-1-1、MIL-STD-461标准要求,当使用外部频率扩展模块9060、9180时,其频率上限可扩展至6/18GHz全频段认证级。

预兼容测量接收机9010/60P

预兼容测量接收机9010/60P

PMM 9010/60P是全数字EMI预兼容测量接收机, 它适用于10Hz~6GHz频率范围内的干扰测试,30MHz频率范围内完全符合CISPR16-1-1、MIL-STD-461标准要求,当使用外部频率扩展模块9180时,其频率上限可扩展至6/18GHz全频段认证级。

EMI一体机7010系列

EMI一体机7010系列

PMM 7010是一款全数字式一体化EMI测试接收机,其设计符合标准CISPR16-1-1、CISPR16-1-2要求,通过内置的16A线路阻抗稳定网络,无需增加测试附件而完整执行受试设备的传导发射测试。 PMM7010有四种配置9kHz-30MHz、9kHz-1GHz、150kHz-1GHz、9kHz-3GHz。

射频信号源3010

射频信号源3010

PMM3010频率覆盖9kHz~1GHz,内置幅度调制与脉冲调制功能,不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验,而且还适用IEC61000-4-3以及ISO11452-2辐射抗扰度试验的低频段应用。

射频信号源3030

射频信号源3030

PMM3030频率覆盖9kHz~3GHz,内置幅度调制与脉冲调制功能,不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验,而且还覆盖IEC61000-4-3以及ISO11452-2部分频段辐射抗扰度试验。

功率放大器5048

功率放大器5048

5048的频率范围为0.15~230MHz,输出功率为75W,完全满足基础标准IEC 61000-4-6射频场感应的传导骚扰抗扰度试验各个等级限值对输出功率的要求。

功率放大器5042

功率放大器5042

5042工作频率范围为0.1~400MHz,输出功率为120W,完全满足汽车标准ISO 11452-4大电流注入抗扰度试验各个等级限值对输出功率的要求。

功率放大器5225

功率放大器5225

5225的频率范围为80MHz~1GHz,输出功率为200W,与发射天线STLP 9128E special配合使用可以满足民标3m法的射频辐射抗扰度试验3V/m-10V/m限值对输出功率的要求。

功率放大器5227

功率放大器5227

5227的频率范围为80MHz~1GHz,输出功率为750W,与发射天线STLP 9128E special配合使用可以满足民标3m法射频辐射抗扰度试验10V/m-30V/m限值对输出功率的要求。

功率放大器5228

功率放大器5228

5228的频率范围为80MHz~1GHz,输出功率为1200W,与发射天线STLP 9128E special配合使用至少满足民标3m法射频辐射抗扰度试验30V/m限值对输出功率的要求。

功率放大器5294

功率放大器5294

5294频率范围为700MHz~6GHz,输出功率为100W,与发射天线STLP 9149配合使用可以满足民标3m法射频辐射抗扰度试验10V/m-30V/m限值对输出功率的要求。

功率放大器5295

功率放大器5295

5295频率范围为700MHz~6GHz,输出功率为200W,与发射天线STLP 9149配合使用至少满足民标3m法射频辐射抗扰度试验30V/m限值对输出功率的要求。

场强探头5kHz~18GHz

场强探头5kHz~18GHz

探头EP-600:100kHz~9.25GHz 探头EP-601:10kHz~9.25GHz 探头EP-602:5.0kHz~9.25GHz 探头EP-603:300kHz~18GHz

场强探头300kHz~26.5GHz

场强探头300kHz~26.5GHz

探头EP-604:300kHz~26.5GHz

场强探头1MHz~40GHz

场强探头1MHz~40GHz

场强探头EP-408:1MHz~40GHz

便携式功率计6630

便携式功率计6630

PMM6630频率覆盖9kHz~3GHz,功率测量范围为-40~30dBm,用于MIL-STD-461、IEC61000-4-3/-6、ISO11452-2/-3/-4/-5标准的抗扰度试验中的功率监测,配置了光纤转换装置,彻底解决“串扰”带来的测量误差问题。

GTEM小室:10kHz~20GHz

GTEM小室:10kHz~20GHz

工作频率为10kHz~20GHz、50Ω、N(F)、VSWR<1.6。根据产品型号的不同,测试空间体积大小不等。

TEM小室:DC~840MHz

TEM小室:DC~840MHz

5233:DC~420MHz、≤1.1kV/m 5234:DC~840MHz、≤1.0kV/m

拼装式屏蔽室:40GHz

拼装式屏蔽室:40GHz

拼装式屏蔽壳体是由若干块屏蔽板体通过螺钉连接成一体,中间再加屏蔽材料,板缝与板缝间采用锡封处理。拼装式最大的优点就是可轻易的实现二次或多次拆装,广泛应用于对安装地点需要变更以及中小型的屏蔽室。

EMI软件PES

EMI软件PES

PMM Emission Suite是一款非常强大的EMC自动化测试软件,完全适配于PMM各个系列EMI测量接收机,满足民标与军标对EMI部分的测试要求。

EMS软件PIS

EMS软件PIS

PMM Immunity Suite不仅能完全适配于PMM各类型信号源与场强探头,而且还能支持如R&S在内的其他品牌信号源,满足民标与军标对EMS部分的测试需求。
