EMS软件PIS



PMM Immunity Suite是一款非常强大的EMC自动化测试软件,广泛适配于PMM信号源、功放以及场强探头等。







优势:

  • 产品设计人员执行EMC测量的理想工具:PMM Immunity Suite是为配合PMM系列产品、Ophir功放等测试附件来满足产品设计人员在产品研制阶段、产品认证阶段执行EMS测试而研发的一款功能强大的自动化测试软件。

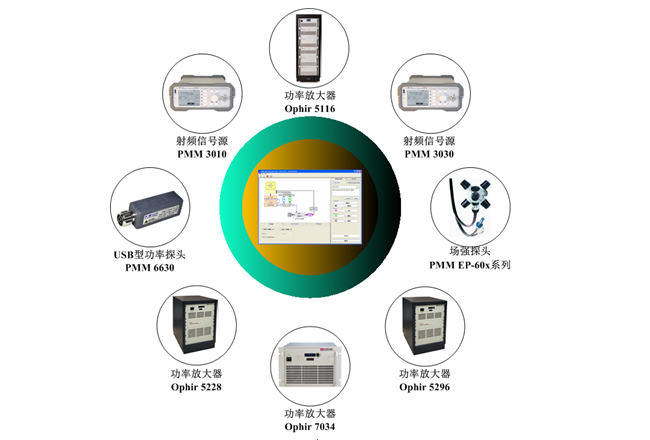

  • 支持广泛的仪器仪表:软件不仅支持PMM品牌的射频信号源、功率放大器、功率探头以及场强探头,而且支持其它品牌的设备,例如美国奥菲尔功率放大器等。

  • 支持RS模式中的场均匀性校准:软件菜单栏上简明扼要地列出了R(辐射模式)中的场均匀性校准。

  • 自动执行RS试验:根据场强校准数据,按照所设置步进自动执行试验,对于敏感频点,待受试设备敏感时,可在弹出的窗口界面上填写收拾设备的敏感息。

  • 具备CS的三种测试方法:软件具备CS的三种测试方法(CDN法、Clamp法、Insert Probe法)

  • 自动执行CS试验:根据闭环校准数据,按照所设置步进自动执行试验。

  • 汽车电子支持BCI法与带状线法:软件支持汽车电子ISO11452-4、ISO11452-5。

  • 汽车电子校准与试验界面清晰明了:软件允许在校准与试验模式下进行仪器设置,并自动执行。

产品种类太多不知如何筛选,产品专家帮你分析利弊

问问产品专家
射频信号源3010

射频信号源3010

PMM3010频率覆盖9kHz~1GHz,内置幅度调制与脉冲调制功能,不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验,而且还适用IEC61000-4-3以及ISO11452-2辐射抗扰度试验的低频段应用。

射频信号源3030

射频信号源3030

PMM3030频率覆盖9kHz~3GHz,内置幅度调制与脉冲调制功能,不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验,而且还覆盖IEC61000-4-3以及ISO11452-2部分频段辐射抗扰度试验。

功率放大器5048

功率放大器5048

5048的频率范围为0.15~230MHz,输出功率为75W,完全满足基础标准IEC 61000-4-6射频场感应的传导骚扰抗扰度试验各个等级限值对输出功率的要求。

功率放大器5042

功率放大器5042

5042工作频率范围为0.1~400MHz,输出功率为120W,完全满足汽车标准ISO 11452-4大电流注入抗扰度试验各个等级限值对输出功率的要求。

功率放大器5225

功率放大器5225

5225的频率范围为80MHz~1GHz,输出功率为200W,与发射天线STLP 9128E special配合使用可以满足民标3m法的射频辐射抗扰度试验3V/m-10V/m限值对输出功率的要求。

功率放大器5227

功率放大器5227

5227的频率范围为80MHz~1GHz,输出功率为750W,与发射天线STLP 9128E special配合使用可以满足民标3m法射频辐射抗扰度试验10V/m-30V/m限值对输出功率的要求。

功率放大器5228

功率放大器5228

5228的频率范围为80MHz~1GHz,输出功率为1200W,与发射天线STLP 9128E special配合使用至少满足民标3m法射频辐射抗扰度试验30V/m限值对输出功率的要求。

功率放大器5294

功率放大器5294

5294频率范围为700MHz~6GHz,输出功率为100W,与发射天线STLP 9149配合使用可以满足民标3m法射频辐射抗扰度试验10V/m-30V/m限值对输出功率的要求。

功率放大器5295

功率放大器5295

5295频率范围为700MHz~6GHz,输出功率为200W,与发射天线STLP 9149配合使用至少满足民标3m法射频辐射抗扰度试验30V/m限值对输出功率的要求。

场强探头5kHz~18GHz

场强探头5kHz~18GHz

探头EP-600:100kHz~9.25GHz 探头EP-601:10kHz~9.25GHz 探头EP-602:5.0kHz~9.25GHz 探头EP-603:300kHz~18GHz

场强探头300kHz~26.5GHz

场强探头300kHz~26.5GHz

探头EP-604:300kHz~26.5GHz

便携式功率计6630

便携式功率计6630

PMM6630频率覆盖9kHz~3GHz,功率测量范围为-40~30dBm,用于MIL-STD-461、IEC61000-4-3/-6、ISO11452-2/-3/-4/-5标准的抗扰度试验中的功率监测,配置了光纤转换装置,彻底解决“串扰”带来的测量误差问题。

发射天线80MHz~1.7GHz

发射天线80MHz~1.7GHz

STLP 9128E special频率覆盖80MHz~1.7GHz,主要用于IEC 61000-4-3射频电磁场辐射抗扰度试验,并完全满足30V/m场强的需求。

发射天线0.7~9GHz

发射天线0.7~9GHz

STLP 9149工作频率为0.7~9GHz,广泛应用于IEC 61000-4-3射频电磁场辐射抗扰度试验,并完全满足30V/m场强的需求。

耦合去耦网络CDN

耦合去耦网络CDN

M2-16-SA:双线、承受电流≤16A M2-32-SA:双线、承受电流≤32A M3-16-SA:三线、承受电流≤16A M3-32-SA:三线、承受电流≤32A M4-32-SA:四线、承受电流≤32A AF-2-SA、AF-4-SA:非屏蔽2/4线 S2-SA、S9-SA:屏蔽线束2线/9线 T2-SA、T4-SA:平线束衡2线/4线

电流注入探头

电流注入探头

F-120-9A:0.01~230MHz、≤125W F-120-8:0.01~400MHz、≤200W OIP-405:0.01~400MHz、≤200W

电流监测探头

电流监测探头

F-33-1:10kHz~250MHz、≤6.3Ω F-52B:10kHz~400MHz、≤4.5Ω OCP218:10kHz~500MHz、≤5Ω

GTEM小室:10kHz~20GHz

GTEM小室:10kHz~20GHz

工作频率为10kHz~20GHz、50Ω、N(F)、VSWR<1.6。根据产品型号的不同,测试空间体积大小不等。

TEM小室:DC~840MHz

TEM小室:DC~840MHz

5233:DC~420MHz、≤1.1kV/m 5234:DC~840MHz、≤1.0kV/m

拼装式屏蔽室:40GHz

拼装式屏蔽室:40GHz

拼装式屏蔽壳体是由若干块屏蔽板体通过螺钉连接成一体,中间再加屏蔽材料,板缝与板缝间采用锡封处理。拼装式最大的优点就是可轻易的实现二次或多次拆装,广泛应用于对安装地点需要变更以及中小型的屏蔽室。

EMS软件PIS

EMS软件PIS

PMM Immunity Suite不仅能完全适配于PMM各类型信号源与场强探头,而且还能支持如R&S在内的其他品牌信号源,满足民标与军标对EMS部分的测试需求。
