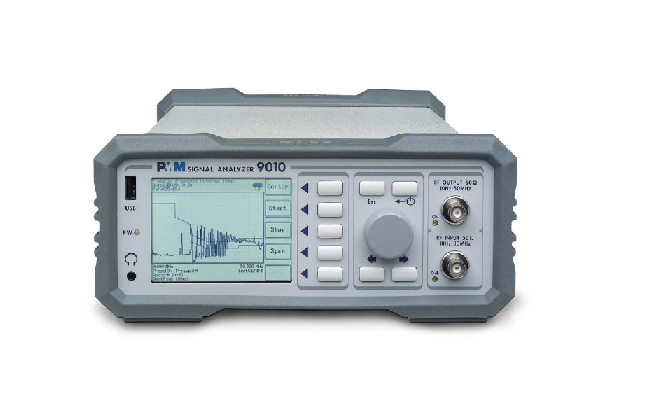

全兼容测量接收机9010



PMM 9010是世界首台全数字式EMI测试接收机,完全符合CISPR16-1-1、MIL-STD-461与DO-160要求,适用于10Hz到30MHz频率范围内的干扰测试,与外部扩展模块9030/9060/9018匹配时,频率上限可扩展至3/6/18GHz。机身小巧、轻便并可直流驱动。通过下载升级新的固件版本以满足标准更新对仪器的要求。





优势:


  • 全心全意为电磁干扰测试服务:PMM 9010是一款充分考虑到电磁干扰测试现场各种实际情况的全数字EMI测量接收机,PMM 9010及其扩展模块(9030/9060/9180)采取了多种技术来确保测试结果的准确性;

  • 频率扩展功能实现快捷:光纤连接扩展模块(9030/9060/9018)来快速实现测量频率上限的扩展;

  • 符合认证标准的骚扰测量:PMM 9010的设计严格遵循EMC标准。必须能够正确检测、测量包括脉冲信号、正弦信号、已调制信号与间歇信号在内的所有类型的干扰信号。对于民标测试,PMM 9010加权检波器不仅包括CISPR16-1-1规定的CISPR-Avarage、RMS-Avarage,而且还拥有独特的APD检波器(幅度概率分布测试检波器)。该检波器用于评价1GHz以上电磁干扰对数字通讯系统的影响。对于军标测试,PMM9010在选件9010/MIL的帮助下,可以满足10Hz1MHz6dB分辨率带宽;

  • CISPR16-1-1定义的APD测量功能:针对1GHz以上的重复脉冲或脉冲调制引起的电磁干扰。CISPR16-1-1引入了APD测量功能(幅度概率分布)来解决由重复脉冲或脉冲调制产生的宽带或窄带电磁干扰。通过APD统计数据能够准确地检测到那些具有平均噪声功率检测仪器无法检测到的非高斯噪声;

  • 具备多种标配、选配测试附件,并拥有触控控制与联动功能,便于准确执行标准要求的测试内容:PMM 9010通过其AUX端口能程控PMM线性阻抗稳定网络。电源线上的骚扰电压测量能在每条线上完全自动执行。这确保了最高骚扰电平的可靠检测。PMM 9010通过其AUX端口能程控PMM射频开关箱。一按键化实现三环天线中的X/Y/Z轴的测试;

  • 用于深入分析骚扰细节的实时频谱分析:PMM 9010结合功能强大的PMM Emission Suite可以帮助人们发现与测量那些由偶发或短暂事件引起的电磁骚扰频谱。从频域与时域来识别间歇性干扰,加速产品认证的进度;

  • 牢固耐用、结构紧凑,适用于现场或外场测试应用:由于体型小巧、重量轻(含电池仅重4.1kg)、内置锂电池供电等特点,PMM9010广泛应用到现场测试,并十分适用于一些狭小空间内(例如水面/水下舰艇、操作舱等)的电磁兼容测试。此外,PMM 9010解决了环境评价工程师野外电磁干扰测试的难题,针对中国的高等级输变电系统研发了配套的天线,满足现有的750kV以及今后的1000kV超高压输变电工程的测试需求;

  • 无需校准、无需维护:传统接收机需要定期地维护和校准。模拟接收机使用一段时间后,都不可避免地因为部件老化而影响测量结果,如RBW滤波器精度、频率记数器的稳定度等,常发生漂移。PMM 9010完全没有这些烦恼:数字IF滤波器、数字检波器不会出现老化现象;内置的数字时钟没有飘移。另外,一旦出现标准版本的更新,只需到PMM公司网站上下载新的程序升级进行更新;

  • 喀呖声(Click)测试:最新CISPR-14-1规定对喀呖声(Click)测试报告提出了强制要求,即必须提供每个骚扰的持续时间与间隔时间。PMM 9010 Click选件的智能测量功能不仅能够海量记录每个骚扰的持续时间与间隔时间,可以立即检测并存储第一阶段可能发生的任何超载(喀呖声率N的确定),如果过载发生,那么与PMM 9010匹配的PMM Emission Suite软件会自动记录超载状态下的信息,并提示工作人员是否继续或停止。如果未发生过载,那么会使用已存储的数值信息,用于第二阶段的测量,从而缩短了整体的测量时间。

产品种类太多不知如何筛选,产品专家帮你分析利弊

问问产品专家

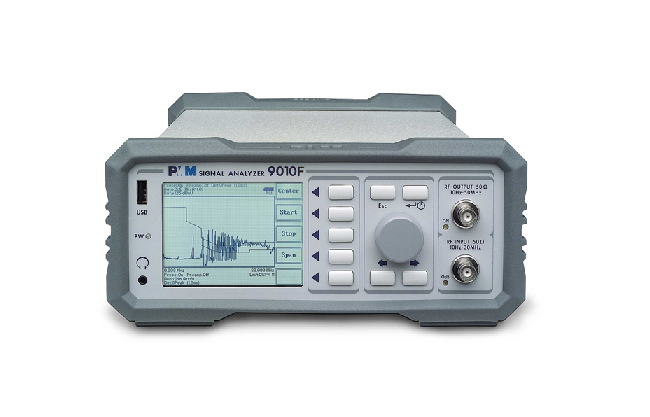

时域测量接收机9010F

时域测量接收机9010F

PMM 9010F是一种基于FFT时域扫描的全数字EMI认证接收机,完全符合CISPR16-1-1与MIL-STD-461标准,适用于10Hz~30MHz频率范围内的干扰测试,使用外部扩展模块9030、9060、9018时,频率上限可扩展至3/6/18GHz。

全兼容测量接收机9010

全兼容测量接收机9010

PMM 9010是世界首台全数字式EMI全兼容测量接收机,完全符合标准CISPR16-1-1与MIL-STD-461要求,适用于10Hz~30MHz频率范围内的干扰测试,使用外部扩展模块9030、9060、9018时,频率上限可扩展至3/6/18GHz。

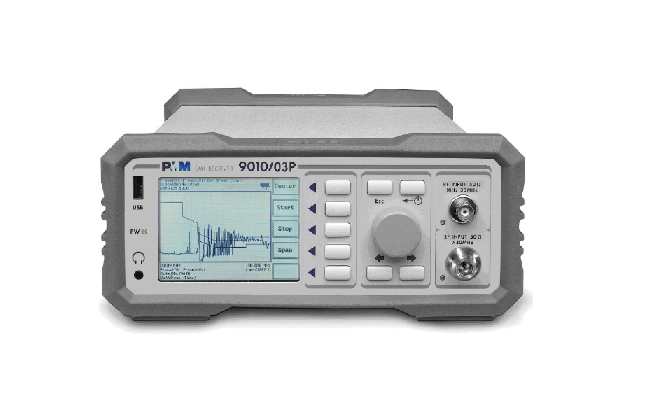

预兼容测量接收机9010/03P

预兼容测量接收机9010/03P

PMM 9010/03P是全数字EMI预兼容测量接收机, 适用于10Hz~300MHz频率范围内的干扰测试,30MHz频率范围内完全符合标准CISPR16-1-1、MIL-STD-461要求,当使用外部频率扩展模块9030、9060、9180时,其频率上限可扩展至3/6/18GHz全频段认证级。

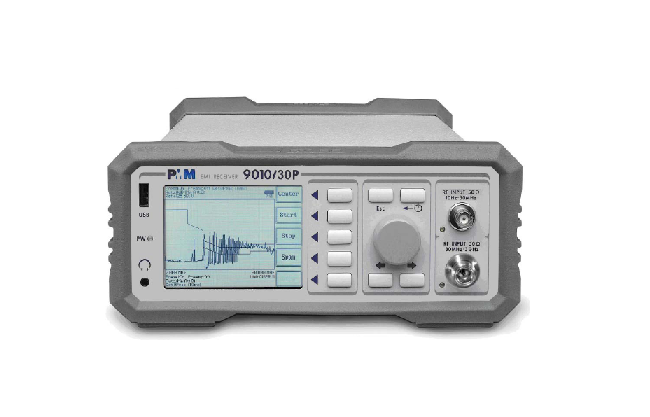

预兼容测量接收机9010/30P

预兼容测量接收机9010/30P

PMM 9010/30P是全数字EMI预兼容测量接收机, 它适用于10Hz~3GHz频率范围内的干扰测试,30MHz频率范围内完全符合CISPR16-1-1、MIL-STD-461标准要求,当使用外部频率扩展模块9060、9180时,其频率上限可扩展至6/18GHz全频段认证级。

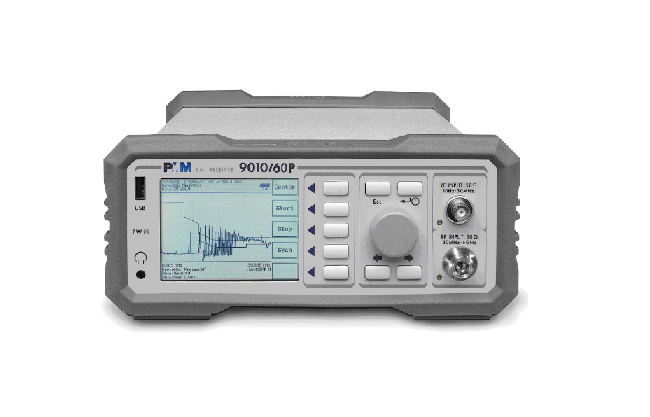

预兼容测量接收机9010/60P

预兼容测量接收机9010/60P

PMM 9010/60P是全数字EMI预兼容测量接收机, 它适用于10Hz~6GHz频率范围内的干扰测试,30MHz频率范围内完全符合CISPR16-1-1、MIL-STD-461标准要求,当使用外部频率扩展模块9180时,其频率上限可扩展至6/18GHz全频段认证级。

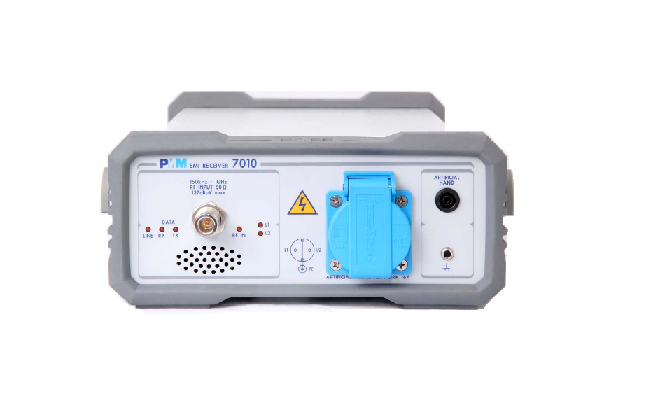

EMI一体机7010系列

EMI一体机7010系列

PMM 7010是一款全数字式一体化EMI测试接收机,其设计符合标准CISPR16-1-1、CISPR16-1-2要求,通过内置的16A线路阻抗稳定网络,无需增加测试附件而完整执行受试设备的传导发射测试。 PMM7010有四种配置9kHz-30MHz、9kHz-1GHz、150kHz-1GHz、9kHz-3GHz。

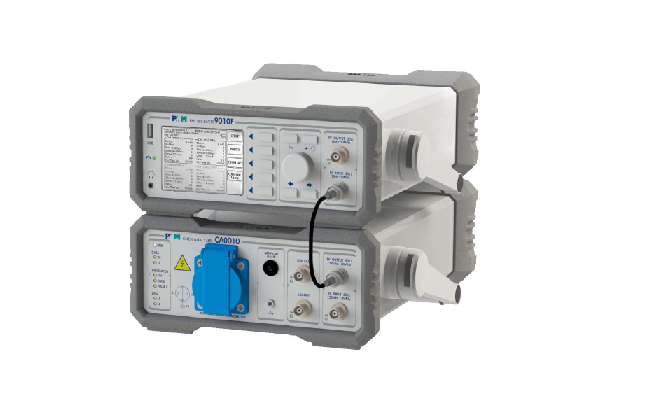

喀呖声测试系统CDD-4

喀呖声测试系统CDD-4

PMM CA0010内置LISN、校准信号源与喀呖声计数器等,当与PMM 9010F组合使用时,不仅能组成完整的传导发射测试系统,并实现自校准,而且能对150kHz、500kHz、1.4MHz、30MHz这4个固定频点的喀呖声进行同时测量与分析。

人工电源网络L1-150M/M1

人工电源网络L1-150M/M1

L1-150M与L1-150M1均为单路电源阻抗稳定网络,其设计完全符合标准CISPR16-1、CISPR25、ISO7637、ISO11452-2/-4/-5、DO-160F以及MIL-STD-461F的要求。

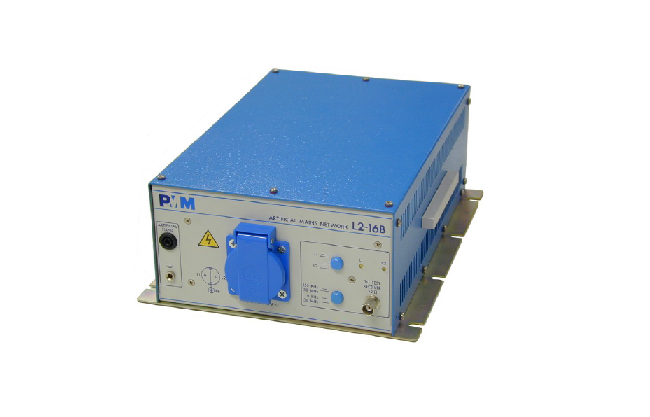

人工电源网络L2-16B

人工电源网络L2-16B

L2-16B为双路V型阻抗稳定网络,其完全符合CISPR16-1、FCC Part 15、VDE 0876标准的最新要求,频率范围为9kHz~30MHz,额定电流为16A,等效电路为50Ω||(5Ω+50μH)。

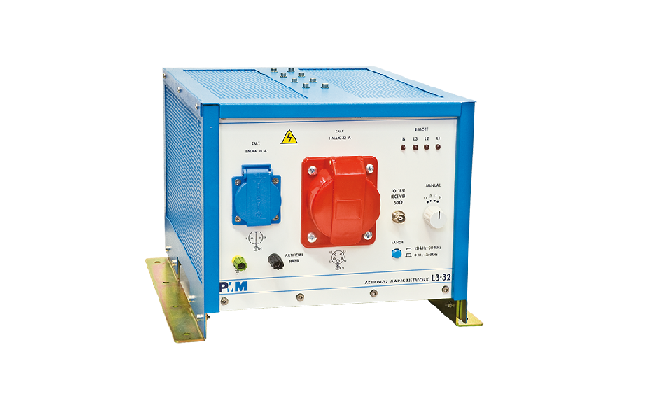

人工电源网络L3-32

人工电源网络L3-32

L3-32为三路V型阻抗稳定网络,完全符合标准CISPR16-1、FCC Part 15、VDE 0876的最新要求,其频率范围为9kHz~30MHz, 额定电流为32A,等效电路为50Ω||(5Ω+50μH)。

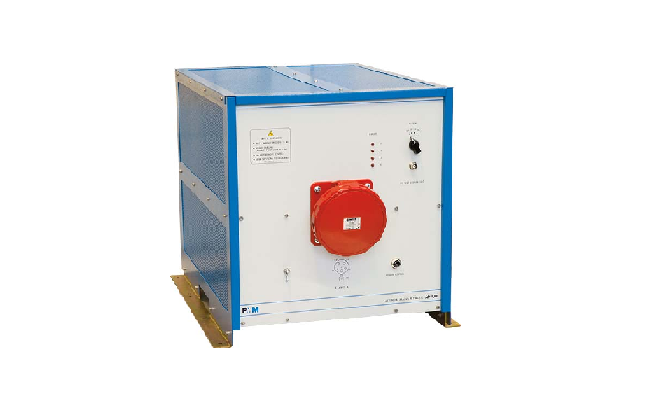

人工电源网络L3-64

人工电源网络L3-64

L3-64为三路V型阻抗稳定网络,完全符合标准CISPR16-1、FCC Part 15、VDE 0876的最新要求,其频率范围为9kHz~30MHz, 额定电流为63A,等效电路为50Ω||(5Ω+50μH)。

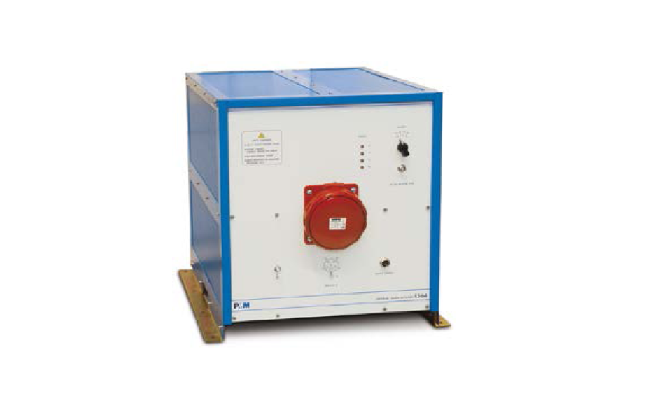

人工电源网络L3-64/690

人工电源网络L3-64/690

L3-64/690为三路V型阻抗稳定网络,完全符合CISPR16-1、FCC Part 15、VDE 0876标准要求,其频率范围为9kHz~30MHz, 额定电流为63A,等效电路为50Ω||(5Ω+50μH),其线对线电压可承受690Vac。

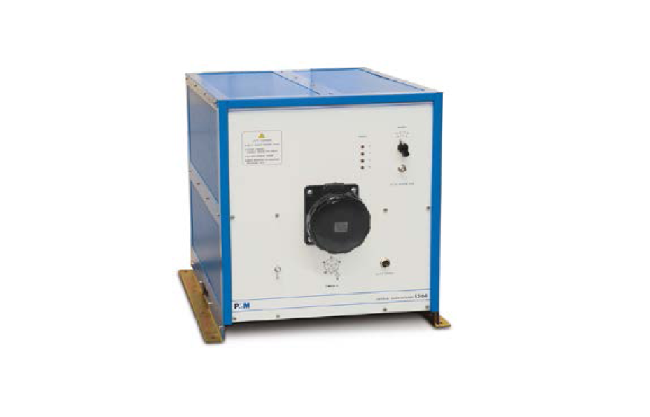

人工电源网络L3-100

人工电源网络L3-100

L3-100为三路V型阻抗稳定网络,其完全符合CISPR16-1、FCC Part 15、VDE 0876标准的最新要求,频率范围9kHz~30MHz, 额定电流为100A,等效电路为50Ω||(5Ω+50μH)。

人工电源网络L3-500

人工电源网络L3-500

L3-500为三路V型阻抗稳定网络,其完全符合CISPR16-1、FCC Part 15、VDE 0876标准的最新要求,频率范围9kHz~30MHz, 最大电流为500A,等效电路为50Ω||(5Ω+50μH)。

一体化场强接收机FR4003

一体化场强接收机FR4003

PMM FR4003将EMI接收机与杆天线结合,完全符合标准CISPR16-1-2、MIL-STD-461对天线的要求,其内置全数字式EMI测量接收机完全符合标准CISPR16-1-1的要求。

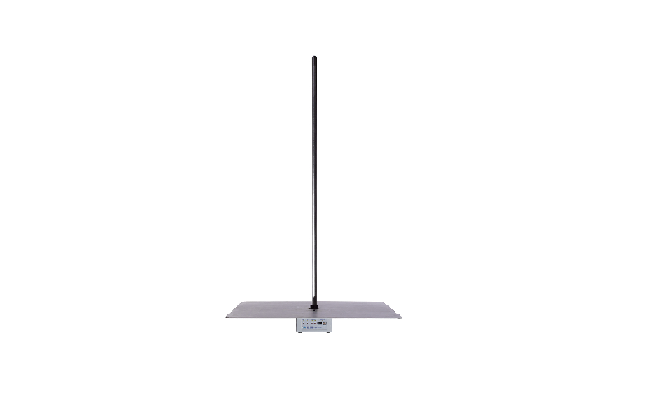

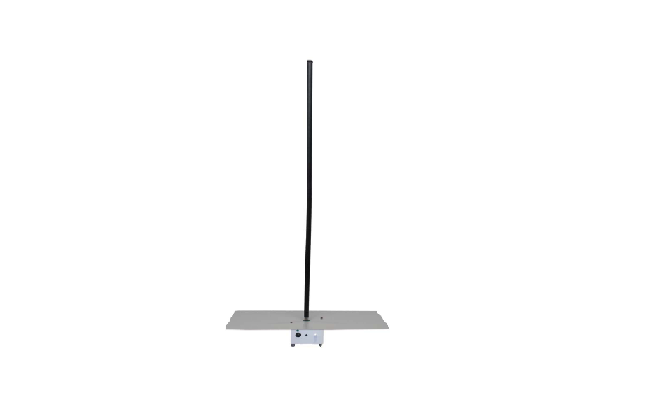

杆天线9/150kHz~30MHz

杆天线9/150kHz~30MHz

RA-01与RA-01 HV频率范围分别为9kHz~30MHz、0.15~30MHz,并适用于CISPR12/25、DO-160G、MIL-STD-461E/F/G标准的应用。

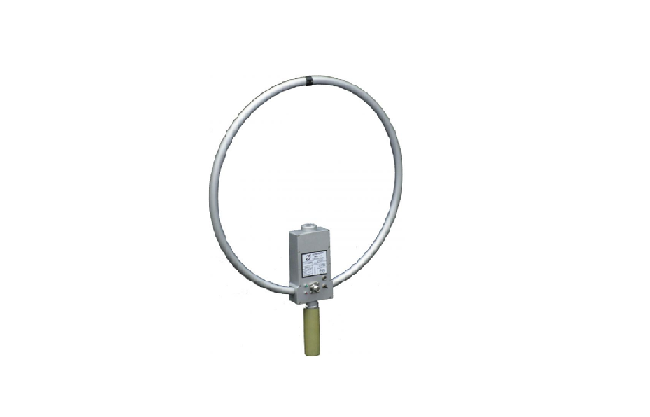

磁环天线FMZB1513

磁环天线FMZB1513

FMZB1513频率为9kHz~30MHz,完全符合标准CISPR16-1-2的要求,天线因子为20dB/m,内置锂电池能保证长期稳定工作。

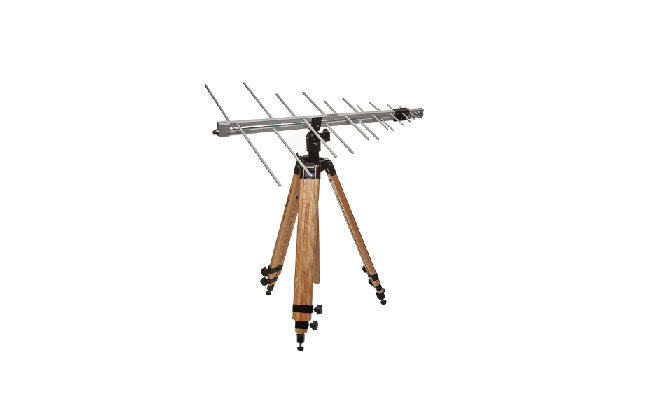

对数周期天线:0.2~6GHz

对数周期天线:0.2~6GHz

PMM LP02:200MHz~3.0GHz PMM LP03:800MHz~6.0GHz PMM LP04:200MHz~6.0GHz

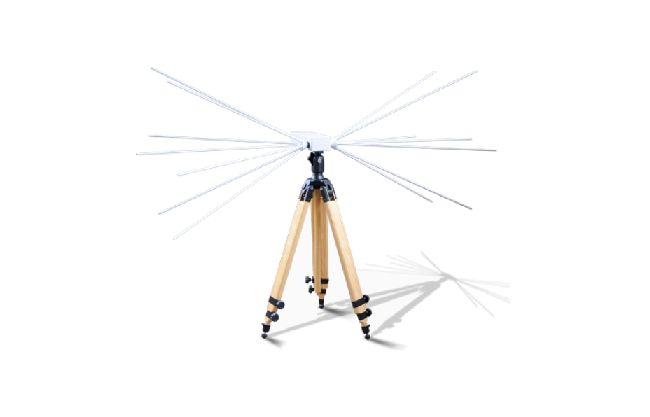

双锥天线:30~200MHz

双锥天线:30~200MHz

PMM BC-01:30~200MHz

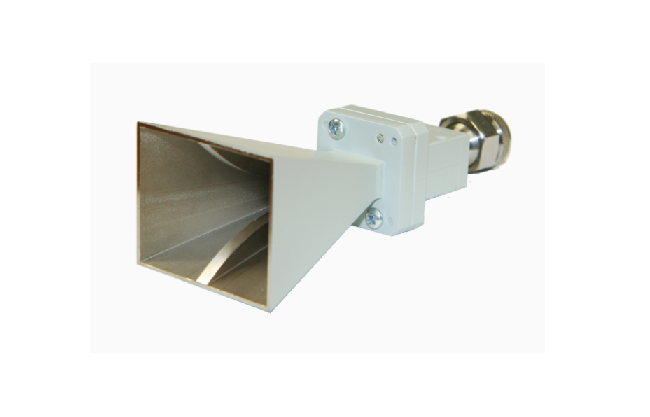

双脊喇叭天线:6~18GHz

双脊喇叭天线:6~18GHz

PMM DR-01:6~18GHz

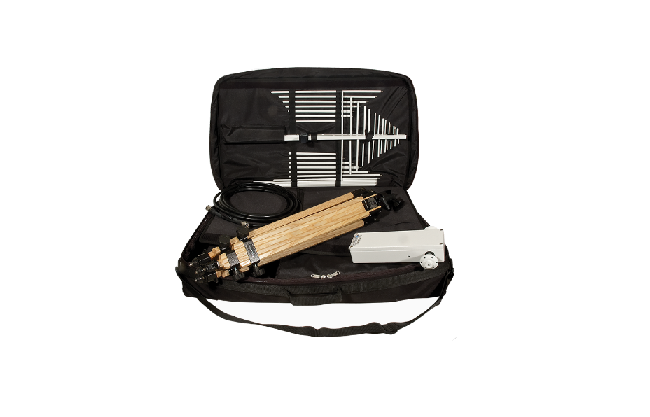

天线组:30MHz~18GHz

天线组:30MHz~18GHz

PMM AS02:30MHz~3.0GHz PMM AS03:30MHz~6.0GHz PMM AS04:30MHz~6.0GHz PMM AS05:30MHz~18.0GHz

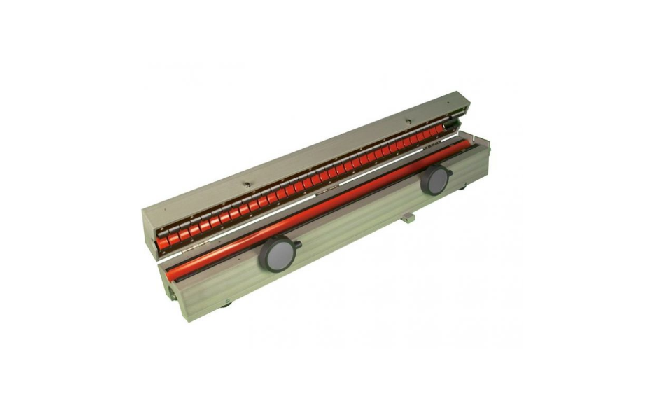

功率吸收钳MDS 21B

功率吸收钳MDS 21B

MDS 21B的工作频率范围可覆盖30MHz~1GHz,符合CISPR16-1。

电压探头SHC1/2-1000

电压探头SHC1/2-1000

当受试设备的工作电流过大时,可以使用具有高输入阻抗的电压探头进行EMI传导测试。PMM SHC1-1000与SHC2-1000无源高压探头完全符合CISPR16-1-2标准要求,频率范围为9kHz~30MHz。

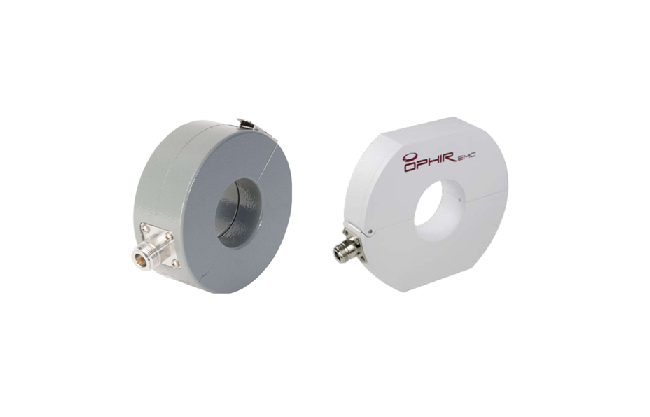

电流探头

电流探头

OCP216:20Hz~20MHz、 0.03Ω F-16:10Hz~70MHz、不超过4.0Ω F-33-2:1kHz~250MHz、约为1.0Ω F-33-5:10kHz~250MHz、为1.3Ω F-52:10kHz~500MHz、为10Ω

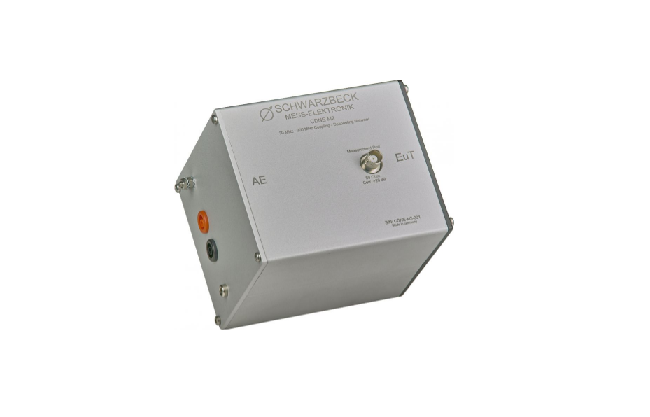

阻抗稳定网络CDNE

阻抗稳定网络CDNE

CDNE M2:双路端子、符合CISPR15 CDNE M3:三路端子、符合CISPR15

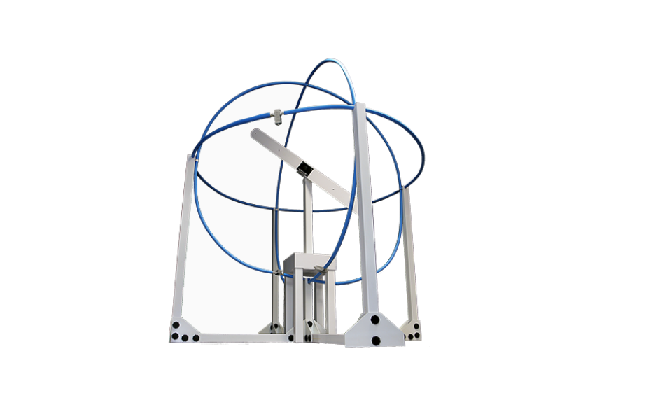

三环天线RF-300

三环天线RF-300

PMM RF-300适用于CISPR15规定的EMI测试,频率范围9kHz~30MHz。

范德赫芬探头VDH-01

范德赫芬探头VDH-01

PMM VDH-01适用于IEC 62493标准规定的EMI测试,工作频率范围覆盖20kHz~10MHz。
