发射天线0.7～9GHz

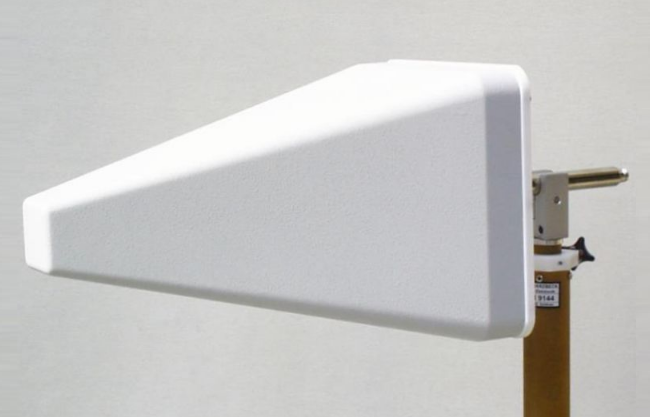

Schwarzbeck的STLP 9149是一款线性极化天线，经常应用于电磁兼容的辐射抗扰度测试中，满足IEC 61000-6-3标准要求。



技术指标：




  • 频率范围：700MHz～9GHz；

  • 端口阻抗：50Ω；

  • 端口驻波：＜1.5；

  • 3dB波瓣宽度：E场为36°～56°、H场为38°～58°；

  • 承受功率：1GHz以内≤300W、1GHz～6GHz≤1.5W；

  • 尺寸（宽×长×高）：460（+215）mm×270mm×270mm；

  • 重量：3.7kg。

产品种类太多不知如何筛选，产品专家帮你分析利弊

问问产品专家
射频信号源3010

射频信号源3010

PMM3010频率覆盖9kHz～1GHz，内置幅度调制与脉冲调制功能，不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验，而且还适用IEC61000-4-3以及ISO11452-2辐射抗扰度试验的低频段应用。

射频信号源3030

射频信号源3030

PMM3030频率覆盖9kHz～3GHz，内置幅度调制与脉冲调制功能，不仅适用IEC61000-4-6、ISO11452-4、ISO11452-5传导抗扰度试验，而且还覆盖IEC61000-4-3以及ISO11452-2部分频段辐射抗扰度试验。

功率放大器5294

功率放大器5294

5294频率范围为700MHz～6GHz，输出功率为100W，与发射天线STLP 9149配合使用可以满足民标3m法射频辐射抗扰度试验10V/m-30V/m限值对输出功率的要求。

功率放大器5295

功率放大器5295

5295频率范围为700MHz～6GHz，输出功率为200W，与发射天线STLP 9149配合使用至少满足民标3m法射频辐射抗扰度试验30V/m限值对输出功率的要求。

发射天线80MHz～1.7GHz

发射天线80MHz～1.7GHz

STLP 9128E special频率覆盖80MHz～1.7GHz，主要用于IEC 61000-4-3射频电磁场辐射抗扰度试验，并完全满足30V/m场强的需求。

发射天线0.7～9GHz

发射天线0.7～9GHz

STLP 9149工作频率为0.7～9GHz，广泛应用于IEC 61000-4-3射频电磁场辐射抗扰度试验，并完全满足30V/m场强的需求。

EMS软件PIS

EMS软件PIS

PMM Immunity Suite不仅能完全适配于PMM各类型信号源与场强探头，而且还能支持如R&S在内的其他品牌信号源，满足民标与军标对EMS部分的测试需求。
