案例综述

电气照明设备种类繁多,型号更新速度快,导致产品从获取需求到上市的周期很短,而电磁兼容质量特性是其认证内容之一。如何缩短电磁干扰排故耗时是电气照明设备顺利上市面临的重要挑战之一。测量接收机作为电磁干扰测量的核心仪器,均对测量接收机的甄选向来十分慎重。不仅要考虑接收机的品牌与售价,而且更要考虑接收机技术性能与功能是否满足电气照明标准的要求。

意大利PMM品牌自创建至今已有50年的发展历史,推出的基于FFT技术的时域测量接收机9010F系列等一系列产品已广泛应用于大江南北的电光管权威检测机构与各大产品制造企业。9010F完全符合CISPR16-1、MIL-STD-461的要求,适用于10Hz~30MHz频率范围内的干扰测试,与外部扩展模块9030配合时,频率上限可以扩展至3GHz,完全满足民用标准EMI类测试项目,由于机身小巧、轻便并可直流驱动,通过下载并升级新的韧件便可满足标准更新对接收机的要求。此外,该接收机不但适用于屏蔽室、暗室内的检测,而且也适用于外场测试。







解决方案

符合认证测试要求

符合认证测试要求

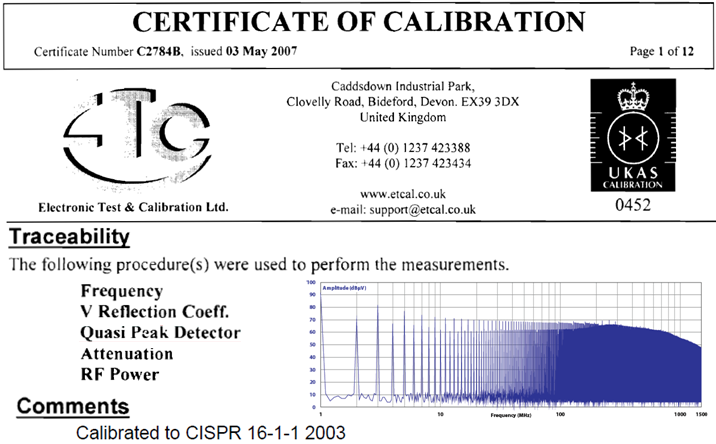

9010F具备权威机构出具的《计量报告》。

1、加权检波器符合CISPR16-1-1要求。

2、带宽200Hz/9kHz/120kHz/1MHz。

3、带宽10-100Hz/1-10-100-1000kHz。

4、预选器有1个低通与6个带通滤波器。

5、驻留时间优于标准,0.1ms-120s。

6、脉冲特性响应优于CISPR16-1要求。

各项技术指标优异

各项技术指标优异

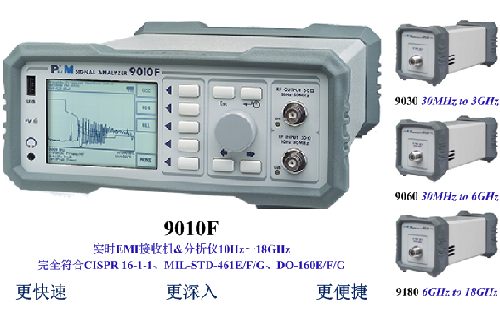

9010F轻松实现频率扩展,FFT时域扫描实现极高测量速度

1、9010配备扩频模块后可达18GHz。

2、9010配备扩频模块后可达156dB。

3、扩频模块内置预选器、预放与衰减器。

4、扩频后的测量精度优于±1dB。

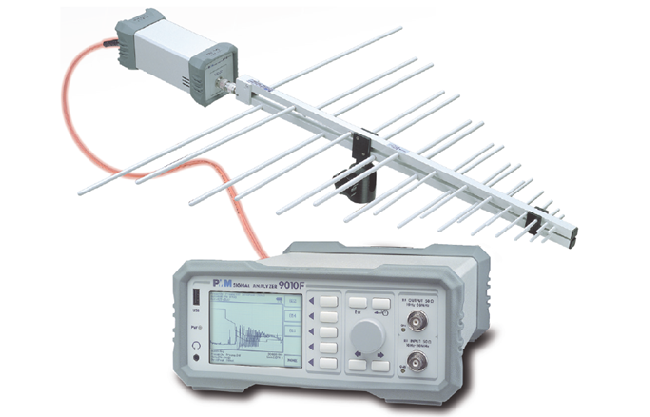

5、扩频模块与天线直连而无须线缆介入。

6、扩频模块具备即插即用功能。

兼顾外场维护便捷

兼顾外场维护便捷

9010F兼顾现场测试,且维护与升级便捷。

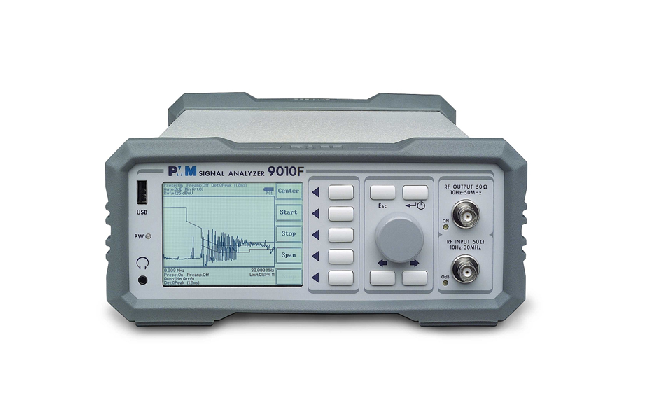

1、9010F小巧便携、内置可更换锂电池。

2、9010F与扩展模块光纤连接可达百米。

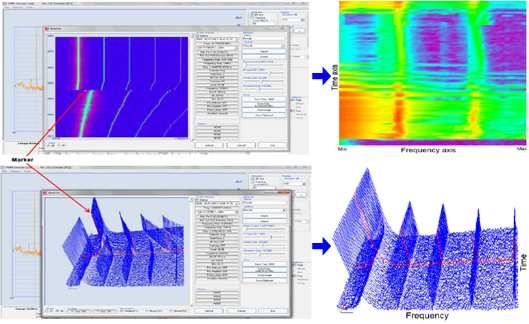

3、9010F拥有功能丰富实时频谱功能。

4、内置数字滤波器、检波器无老化现象。

5、内置的数字时钟无老化与漂移现象。

6、通过加载韧件来应对标准内容的更新。

客户案例

国家级某电光源检测机构

国家级某电光源检测机构

应用背景:需建设照明产品电磁兼容试验能力,含传导与辐射发射。

当时条件:没有EMI测量接收机以及测试附件。

客户需求:满足产品认证测试的前提下,还能兼顾电磁兼容故障现场整改,务必使用测量精准且快速。

解决方案:推荐9010F时域测量接收机,其扩频模块可实现9kHz到3GHz频率覆盖,机身小巧轻便且自备锂电池,满足现场环境的应用。

效果评价:客户反映该仪器在传导与辐射发射测试的布置简单便捷,尤其对很短的辐射发射测试耗时影响深刻。

方案优势

认证级接收机

认证级接收机

9010F严格遵循EMC标准的要求,对于民标测试,9010F检波器包括符合CISPR16-1-1的CISPR-Avarage、RMS-Avarage、APD等。而对于军标测试,9010F配备有选件9010/MIL,满足10Hz~1MHz的6dB分辨率带宽。

时域型接收机

时域型接收机

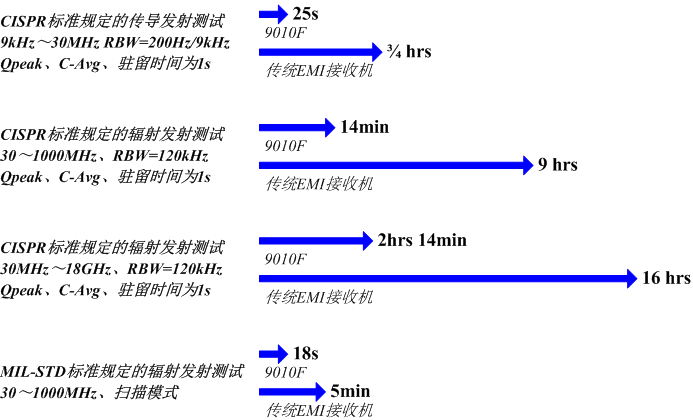

9010F是基于FFT技术的时域型测量接收机,除了拥有全数字式认证级测量接收机的所有优点之外,测量速度要比传统测试接收机快100倍,过去需要几个小时才能完成的骚扰测量,现在仅需几十秒钟。

可扩展接收机

可扩展接收机

9010F拥有触控与联动功能,可连接最高频率为18GHz的扩频模块,其AUX端口能程控AMN,每条电源线上的骚扰电压将自动测量。此外还能程控射频开关,一键化实现了三环天线的X/Y/Z轴测试。


多功能接收机

多功能接收机

9010F内置跟踪信号源,可用于现场测试链路校准,内置脉冲限幅器,规避高能量骚扰对其前端的破坏,配备的PES软件,不仅实现了自动化测量,而且能对瞬态骚扰进行实时频谱分析,加速干扰源定位进度。
