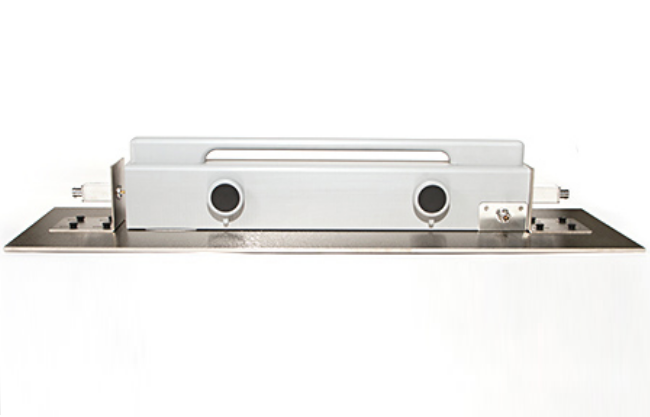

电磁注入钳



电磁注入钳F-203I-A-23MM主要用于IEC 61000-4-6、GB/T 17627.6标准规定的传导抗扰度试验。







技术指标：


  • 频率范围：10kHz～1000MHz；

  • 耦合直径：23mm；

  • 长度：610mm；

  • 宽度：75mm；

  • 输入功率指数：0.1～100MHz为100W、100～230MHz为100W、0.23～1GHz为50W；

  • 射频接口：N（F）；

  • 150Ω校准夹具：F-203I-A-CF3-23mm-150；

  • 50Ω校准夹具：F-203I-A-CF3-23mm-50；

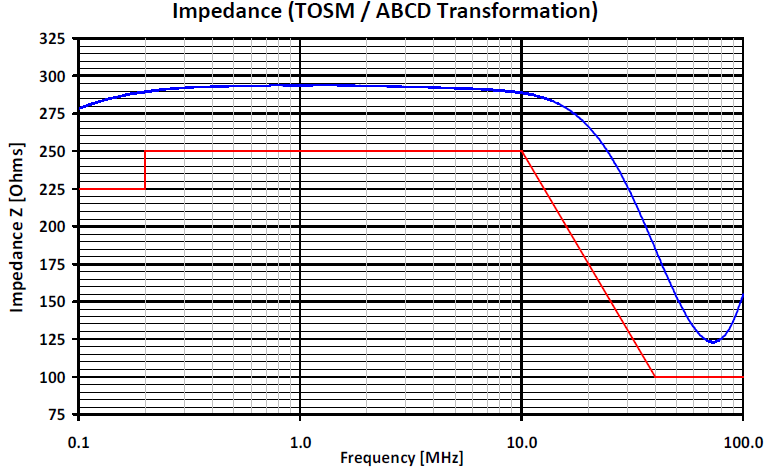

  • 阻抗曲线：如右图所示。
