时域测量接收机ER8000

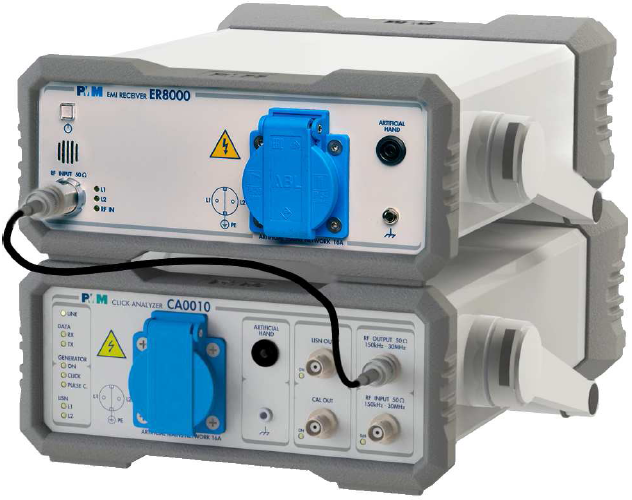

PMM ER8000是一种全数字式时域EMI接收机，完全符合CISPR16-1-1、MIL-STD-461F及DO-160G要求，适用于9kHz到3GHz频率范围内的干扰测试，其内置的人工电源网络可承受16A电流，工作频率范围为150kHz到30MHz，50Ω‖（5Ω+50μH）。ER8000拥有极高的测量速度，是传统接收机的2800倍，极具扩展性能，能够与CA0010组成喀呖声测试系统，能将过去十几个小时才能完成的测试，在十几秒中执行完毕。

优势：

基于FFT的时域扫描适用于超高速测量：占位拥有极快的测试速度，是传统接收机测量速度的2800倍。过去需要几个小时的骚扰测量，现在仅需几秒钟即可完成。
符合认证标准的骚扰测量：严格遵循EMC标准。必须能正确检测、测量包括脉冲信号、正弦信号、已调制信号与间歇信号在内的所有类型的干扰信号。其加权检波器不仅包括CISPR16-1-1规定的CISPR-Avarage、RMS-Avarage，而且还拥有独特的APD检波器（幅度概率分布测试检波器）。该检波器用于评价1GHz以上电磁干扰对数字通讯系统的影响。
多通道检波同时测试：通过同时执行准峰值、平均值加权来实时测量干扰电平。ER8000内置多种检波器Peak、Quasi-Peak、Average、RMS、RMS-Avarage、CISPR-Avarage、APD能同时工作，加快了电磁干扰的测量速度。
喀呖声（Click）测试：最新CISPR-14-1规定对喀呖声（Click）测试报告提出了强制要求，即必须提供每个骚扰的持续时间与间隔时间。ER8000能与CA0010组成喀呖声测试系统，其不仅能海量记录每个骚扰的持续时间与间隔时间，可以立即检测并存储第一阶段可能发生的任何超载（喀呖声率N的确定），如果过载发生，那么PMM Click Analysis软件会自动记录超载状态下的信息，并提示工作人员是否继续或停止。如果未发生过载，那么会使用已存储的数值信息，用于第二阶段的测量，从而缩短了整体的测量时间。
深入分析瞬态骚扰的实时频谱分析：拥有超高速FFT计算能力与功能强大的PMM Emission Suite软件，帮助人们发现与测量那些由偶发或短暂事件引起的电磁骚扰频谱。从时频域来识别间歇性干扰，加速产品认证的进度。
牢固耐用、结构紧凑，适用于现场或外场测试应用：由于体型小巧、重量轻（含电池仅重5.2kg）、内置锂电池。广泛应用到现场测试，十分适用于狭小空间内（如舰艇、操作舱、电子舱等）的电磁兼容测试。
无需校准、无需维护：传统接收机需要定期地维护和校准。模拟接收机使用一段时间后，都不可避免地因为部件老化而影响测量结果，如RBW滤波器精度、频率记数器的稳定度等，常发生漂移。ER8000完全没有这些烦恼（数字IF滤波器、数字检波器不会出现老化现象）、内置的数字时钟没有飘移。另外，一旦出现标准版本的更新，只需到PMM公司网站上下载新的程序升级进行更新。
